TL49J

  • Max. Arbeitshöhe: 16,7m
  • Max. Reichweite: 8,5m
  • Plattformkapazität: 200kg
  • Eigengewicht: 2 389kg

Spezifikationen runterladen (PDF)

Zum Angebot hinzufügen

Spezifikationen runterladen

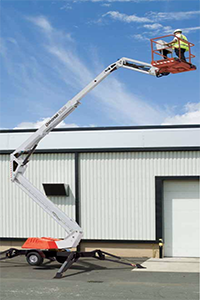

Der größe auf Aufliegern montierte Teleskoplift in unserer Produktlinie, der Snorkel TL49J, ist ein Hochleistungslift mit einem Gelenk-/Teleskopdesign für einen herausragenden Arbeitsbereich. Ausgestattet mit Hydraulik-Bedienelementen ermöglicht der TL49J eine einfache Einrichtung, Bedienung und Wartung. Verfügbar mit verschiedenen Energie-Optionen einschließlich Dual-Energie.

Standardmerkmale

  • Hydraulisch ausfahrbare Abstützungen
  • Gelenkteleskop-Auslegerkonfiguration für maximale Steifigkeit
  • Manuelle Notabsenkung auf der Plattform
  • Halteventile an allen Hydraulikzylindern
  • Proportionale Hydrauliksteuerung
  • Integrierte Beleuchtung f. Straßenbetrieb
  • Stromkabel zur Plattform zur nachtr. Ausrüstung mit Steckdose
  • Zwei Anschlagpunkte für Sicherungsgeschirr
  • 2 Jahre Garantie auf Ersatzteile und Arbeiten, 5 Jahre auf Strukturbauteile
  • CE-Zulassung
Max. Arbeitshöhe

16,7m
Max. Plattformhöhe

14,7m
Max. Reichweite

8,5m
Plattformbreite

1,14m
Plattformtiefe

0,7m
Abstützbreite

4,8m x 4,7m
Transportbreite

1,72m
Transportlänge

7,1m
Bauhöhe

2,16m
Plattformkapazität (SWL)

200kg
Max. Windigeschwindigkeit

12,5m/s
Korbarm Länge

1,3m
Korbarm Winkel

130°
Plattformdrehung

90°
Oberwagendrehung

680°
Reifen

205/75R16
Bedienung

hydraulisch proportional
Energiequelle

24V DC Batterie (4 x 6V 195-AH Batterien)
Antrieb Optionen

Energieoptionen – Bi-Energie (Verbrennung und Batterie) 230V-Netz
Eigengewicht (Batterie-Ausführung)

2 389kg

Optionen

  • Sonderlackierung
  • Reibrad-Antriebunterstützung
  • Arbeitsscheinwerfer an der Plattform
  • Gelbes Rundumlicht
  • Druckluftleitung zur Plattform
  • Nylon-Abstützplatten (4 Stück)
  • Biologisch abbaubares Hydrauliköl
  • Snorkel OnSite™ Telematik

ARBEITSDIAGRAMM

TL49J ARBEITSDIAGRAMM

Gewährleistung

Alle Snorkel arbeitsbühnen wurden gemäß höchsten Standards gefertigt, und wir führen in allen Phasen der Produktion strenge Qualitätsprüfungen durch.

Damit unsere Kunden beim Kauf von Snorkel Produkten immer auf der sicheren Seite sind, gilt für alle Snorkel Maschinen eine Konstruktionsgewährleistung von fünf Jahren plus einer zweijährigen Gewährleistung auf Material und Arbeitsleistung.

Ahern Deutschland ist für die Durchführung von Snorkel Gewährleistungsreparaturen autorisiert. Weitere Informationen finden Sie auf unserer Gewährleistungsseite.

Technische Daten können ohne Vorankündigung geändert werden. Fotos und Grafiken auf dieser Website dienen nur zu Werbezwecken. Ausführliche Anweisungen zur ordnungsgemäßen Verwendung und Wartung finden Sie in der entsprechenden Bedienungsanleitung.
